洗砂污泥再利用设备

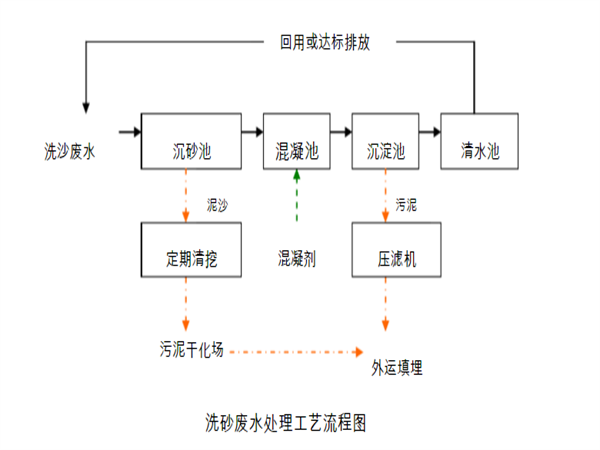

一、洗砂污泥再利用设备主要构筑物及附属设备：

1、沉砂池:  数量：1座

配套设备：泥浆泵（自吸式）2台

2、混凝池  数量：1座

配套设备：叶片式搅拌机2台  自动加药系统2套

3、沉淀池  数量：1座

4、清水池  数量：1座

配套设备：回用泵（潜污泵）2台

5、污泥池  数量：1座

配套设备：螺杆泵2台  压滤机1台  电控柜1套

附属设施：钢构雨棚1座

6、应急池

数量：1座，定期进行清渣作业

配套设备：泥浆泵（自吸式）2台

二、洗砂污泥再利用设备运行过程：

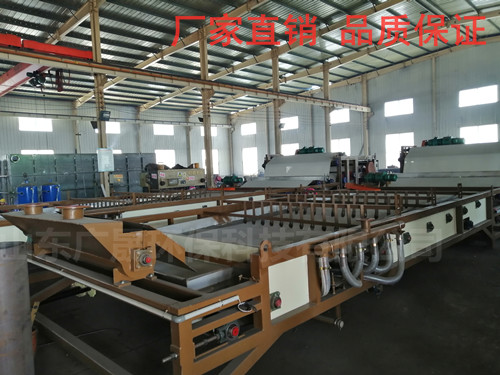

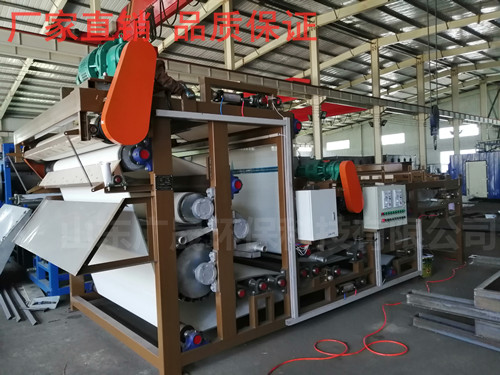

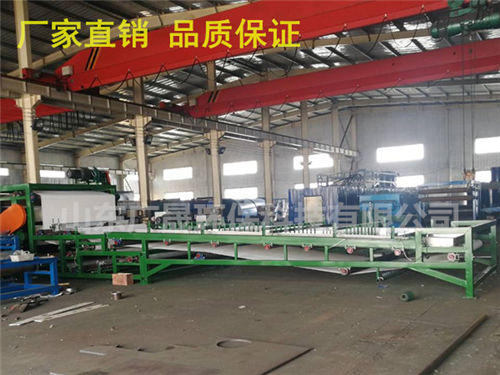

  污泥经输送泵进入动(静)态混合器，与同时加入离子絮凝剂溶液相混合并充分反应后，渣(泥)浆中的微小固体颗粒(或悬浮物)聚凝成体积较大的絮状团块，物料间的结合水及表面水被分离成自由水，当物料被输送铺展到加长的重力预脱水区(或带式浓缩机上)的滤网上，在重力的作用下自由水透过滤网背面而渗出分离，形成不流动状态的污泥，达到压榨脱水区实施压力条件，然后随着网带的移动而夹持在上下两条网带之间，

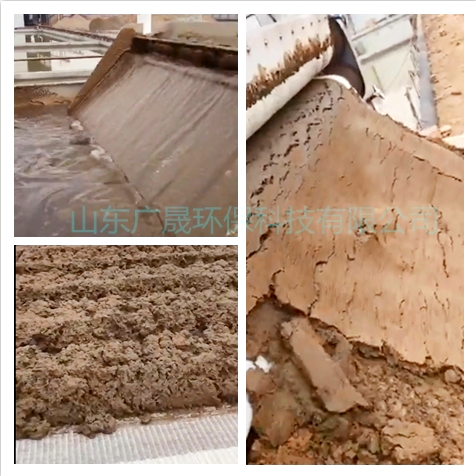

  经过具有可调张紧力的过滤带及直径逐渐递减的转辊和对压辊，实施连续增加的缓慢的对辊挤压力、剪切力作用，通过楔形区、低压区、中压区、高压区和对辊挤夹区将渣(泥)浆中的水份经过逐级增压的方式不断挤压出来，后形成含水率较低的滤饼排出，通过刮料板刮离，上下滤带分开，经过高压冲洗水及滚刷清除滤网表面孔隙中的微量颗粒，继续进入下一步脱水循环。

三、洗砂淤泥再利用设备步骤介绍:

  1、污泥池内的污泥通过污泥输送泵,被输送至计量槽,通过调节计量槽内液位调整管调节进泥量，多余的污泥通过回流管回流到污泥池。

  2、污泥和絮凝剂在絮凝混合槽内,通过搅拌机进行充分混合形成矾花,理想的矾花直径在5mm左右。

  3、矾花在浓缩部经过重力浓缩,大量的滤液从浓缩部的滤缝中排出。

  4、浓缩后的污泥沿着螺旋轴旋转的方向继续向前推进,在背压板形成的内压作用下充分水。

  5、脱水后的泥饼从背压板与螺旋主体形成的空隙排出。可以通过调节螺旋轴的转动速度和背压板的空隙来调节污泥处理量和泥饼的含水率。

四、洗砂泥浆再利用设备质量保证：

  1、主机主体部分选用优质不锈钢制成，包括主脱水辊、防水罩、喷嘴、接水槽、挡泥板等零部件。

  2、主机机架采用优质国标方管整体焊接而成，其表面经高强度防腐蚀喷漆处理，底层喷环氧富锌漆，中层喷环氧云铁漆，表层喷氟碳漆再外加出机补漆，共四道喷漆，耐酸、碱及防生锈能力可以达到10年以上。

  3、轴承座采用优质铁铸铁全密封，轴承为双排滚子知名品牌轴承，比单排滚子轴承具有更好承受力度和耐无磨损性。挤压辊、传动辊、导辊为优质无缝管外包优质耐磨橡胶，可保用三年。

五、洗砂污泥再利用装置总图布置：

1、平面布置

（1）充分利用厂区场地，尽量节省占地，降低造价。

（2）与厂区整体绿化结合，和周围环境协调一致、整体美观。

（3）满足规范对各处理建筑物平面布置要求。

2、高程布置

（1）在满足平面布置前提下，尽量减少埋深，降低造价。

（2）尽量考虑污水重力流，减少泵提升次数，降低运行费用。
